HTG系列陀螺仪--MEMS陀螺仪


一、HTG系列简介:

      HTG系列陀螺仪是用来测量角速率的固态传感器, 采用MEMS芯片,制造采用BIMOS生产工艺和载流焊工艺技术。具有高可靠性和高封装坚固性;可用于惯性测量元件、高可靠性的汽车电子、导弹制导和控制、飞行器稳定控制、天线稳定、摄像、数码摄影、机器人等系统。

二、HTG系列性能参数:



参数

型号

HTG-30

(单双轴可选)

HTG-120

(单双轴可选)

HTG-300

(单双轴可选)

HTG-1200

(单双轴可选)

测量范围 °/s

±30

±120

±300

±1200

灵敏度 mV/°/s

33.3

8.3

3.33

0.83

灵敏度温度系数 %/

0.02

0.03

0.03

0.04

零位V

1.2±0.1

1.2±0.1

1.2±0.1

1.2±0.1

零位温度系数 °/s/

0.01

0.02

0.02

0.02

非线性%FS

±0.5

±1

±1

±1

带宽Hz

>40

(0-140Hz可调)

>40

(0-140Hz可调)

>40

(0-140Hz可调)

>40

(0-140Hz可调)

噪音密度 °/s/√Hz

0.013

0.016

0.035

0.04

供电电压

2.8~3.5V

工作电流

7mA

工作温度

-40~+85

存储温度

-50~+125

外形尺寸

28*26*11 mm (铝制外壳,表面阳极氧化处理);

耐冲击加速度

4000 g for 0.5 ms;

12000 g for 0.1 ms;

产品具有休眠模式,休眠模式下消耗电流小于10uA.


HTG系列陀螺仪资料下载:HTG系列陀螺仪.pdf

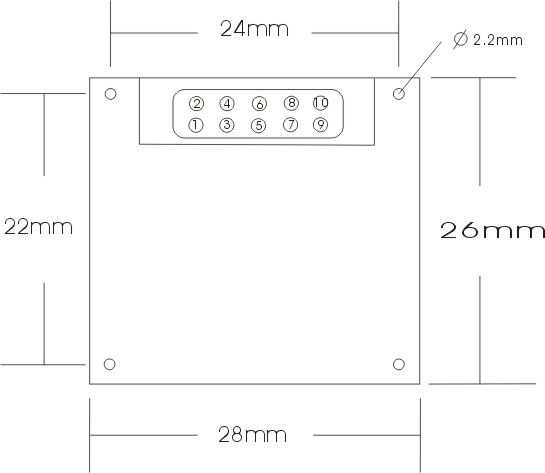

HTG系列.jpg               HTG系列尺寸图.png
